Клапан дренчерный модели DDX, Reliable (США)
Описание
Дренчерный клапан модели DDX производства Reliable является дренчерным клапаном дифференциального типа с гидравлическим управлением, использующимся для контроля подачи воды в дренчерную систему.
В дренчерных системах используются отдельные устройства обнаружения очага возгорания для контроля функционирования дренчерного клапана. Три простых конфигурации обвязки обеспечивают возможность пуска дренчерных клапанов модели DDX с использованием ручных, гидравлических, пневматических или электрических устройств, например, пожарной сигнализации, пилотных спринклеров для «мокрого» или «сухого» пуска, тепловых извещателей и дымовых извещателей.
Дренчерный клапан модели DDX производства Reliable может быть возвращен в исходное положение извне, для чего нужно нажать и повернуть кнопку возврата на задней стороне клапана, причем крышку снимать не нужно.
Технические характеристики
| DN 100 | DN 150 | |
|---|---|---|
| Расчетное рабочее давление, (МПа) | 1,72 | |
| Давление при гидростатических испытаниях, (МПа) | 3,45 | |
| Размеры от торца до торца, мм (дюймы) | (14") | (16") |
| Отгрузочный вес, кг (фунт) | 29 (64) | 43 (95) |
| Потери на трение, выраженные в эквивалентной длине трубы и рассчитанные по формуле Хазена-Вильямса, при C=120 и скорости потока в 4,6 м/с (15 футов/с), м (фунт) | 4,27 (14) | 9,00 (29,4) |
| Положение установки | Вертикальное | |
| Присоединение | ANSI/AWWA C606 | |
| Размеры паза | ||||
|---|---|---|---|---|
| Клапан | Внешний диаметр | Диаметр паза | Ширина паза | Глубина паза |
| DN 100 (4 дюйма) | 114 мм | 110 мм | 10 мм | 16 мм |
| DN 150 (6 дюймов) | 168 мм | 164 мм | 10 мм | 16 мм |

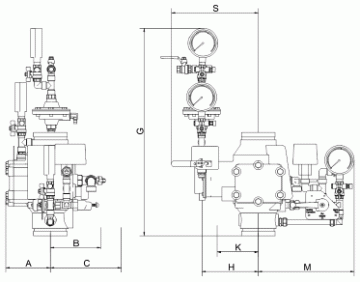

Установочные размеры в мм для модели DDX с обвязкой, соответствующей европейским стандартам
